Приточный клапан КИВ-125: пассивная вентиляция в условиях герметичных окон

Современные стеклопакеты и уплотненные дверные конструкции, призванные сохранять тепло, создают серьезную проблему для микроклимата. Прежняя щелевая вентиляция через деревянные рамы исчезла, а вместе с ней ушло и естественное поступление свежего воздуха.

Одним из наиболее доступных инженерных решений этой задачи выступает клапан инфильтрации воздуха КИВ-125 (https://medinfon.ru/pritochnyj-klapan-kiv-125-osobennosti-i-preimushhestva.html), который в профессиональной среде часто называют "альпийской форточкой".

Это устройство относится к классу пассивных приточных установок и позволяет организовать управляемый воздухообмен без капитальных перестроек вентиляционной системы и без затрат на электроэнергию.

Устройство и принцип работы КИВ-125

По своей сути КИВ-125 представляет собой механический вентиляционный агрегат, встроенный в наружную стену. Конструктивно он состоит из нескольких ключевых элементов: наружной решетки с антимоскитной сеткой, пластиковой трубы (воздуховода), слоя тепло-шумоизоляции и внутреннего регулируемого оголовка.

Принцип работы базируется на фундаментальном физическом законе – разнице атмосферного давления между улицей и помещением. В условиях герметичного жилья, где работает естественная или принудительная вытяжка, внутри создается пониженное давление (разряжение). Это разряжение заставляет уличный воздух проникать через трубу клапана внутрь. Таким образом, КИВ-125 работает исключительно за счет существующей вытяжки. Если вытяжные каналы в доме забиты или не работают, производительность по воздуху резко падает, и воздухообмен становится нестабильным.

Летом, когда разница температур минимальна, естественная тяга ослабевает, что часто отмечается пользователями как снижение эффективности.

Конструктивные особенности и аэродинамическое сопротивление

При выборе вентиляционного оборудования важно понимать, что КИВ-125 – это не полноценная приточно-вытяжная установка с калорифером, а простейший приточный канал.

•  В нем отсутствует электрический нагреватель, и подогрев воздуха происходит исключительно за счет смешивания холодного потока с теплым воздухом от радиаторов отопления. Именно поэтому профессиональный монтаж требует размещения устройства над батареей, чтобы холодный воздух сразу поднимался вверх, не создавая сквозняков.
• Воздуховод имеет внешний диаметр 132 мм и внутренний диаметр 125 мм, что и дало название модели. Внутри канала располагается слой теплошумоизоляции из пенополиуретана, который выполняет сразу две задачи: предотвращает промерзание стены в месте прохода и снижает уличный шум.
•  Важно понимать, что аэродинамическое сопротивление этого тракта достаточно низкое, что позволяет достигать производительности до 54-60 м³/ч при разряжении 20 Па. Однако этот показатель сильно зависит от погодных условий и эффективности вытяжки.

При слабой тяге (10 Па) реальная производительность падает примерно до 30-36 м³/ч.

Рекуперация или ее отсутствие

В отличие от современных приточных установок с роторным или пластинчатым теплообменником, КИВ-125 не имеет рекуператора. Коэффициент рекуперации у этого устройства равен нулю – тепловая энергия из вытяжного воздуха не передается приточному. Вся ответственность за сохранение тепла лежит на теплоизоляции трубы и правильном выборе места установки. Специалисты отмечают, что при грамотном монтаже и установке над батареей обледенение оголовка зимой не происходит, так как холодный воздух успевает прогреться.

Однако в сильные морозы рекомендуется оставлять клапан приоткрытым, чтобы постоянное движение воздуха препятствовало образованию наледи.

Регулировка производительности и фильтрация

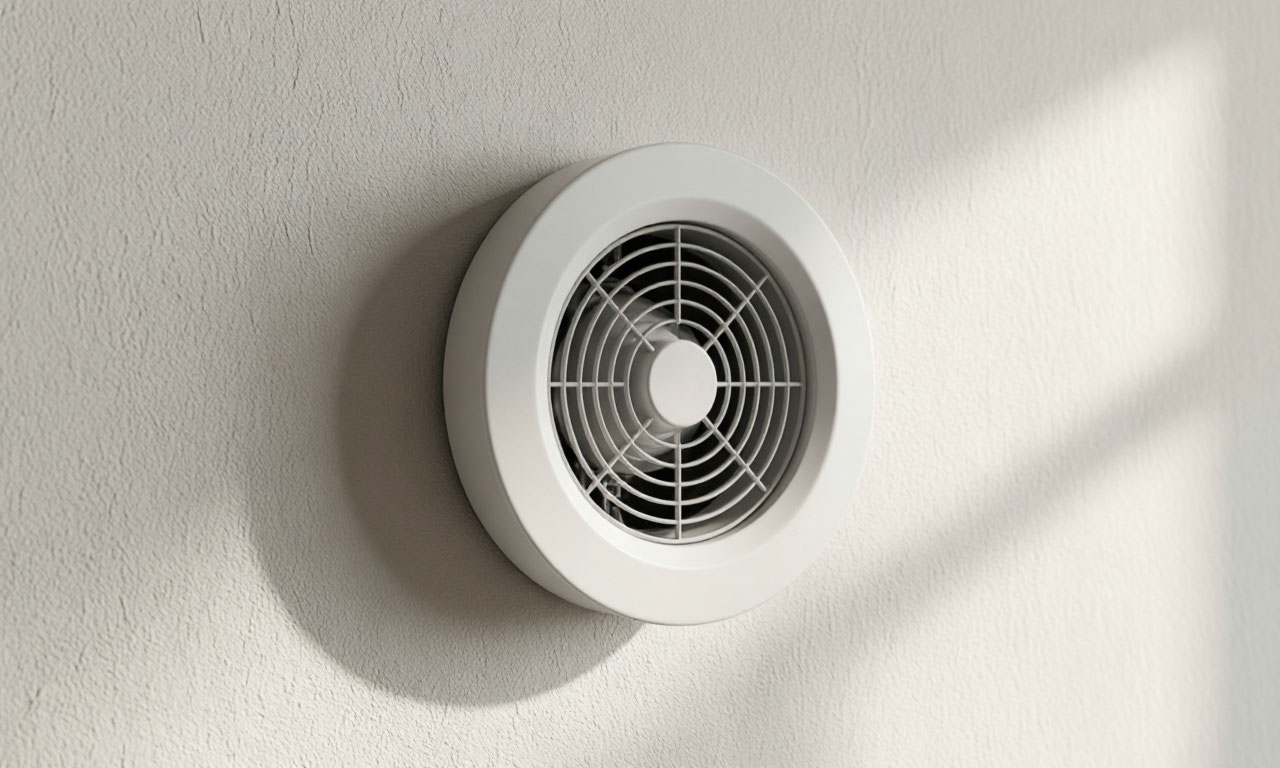

Внутренний оголовок КИВ-125 оснащен заслонкой, управляемой поворотной ручкой или шнуром. Это позволяет плавно менять сечение прохода, регулируя объем поступающего воздуха. На корпусе нанесена шкала для визуального контроля степени открытия. Для минимального проветривания в лопастях заслонки предусмотрены специальные заглушки. Если их удалить, даже при полностью закрытой заслонке будет сохраняться минимальный приток, предотвращающий застой воздуха.

Фильтрация воздуха реализована на минимальном уровне: используется фильтр класса G3 (EU-3), который задерживает лишь крупную пыль, тополиный пух и насекомых. Он не способен остановить мелкодисперсную взвесь, выхлопные газы или аллергены. Замена или чистка фильтра должна производиться регулярно, минимум два раза в год, так как его забивание резко увеличивает аэродинамическое сопротивление и снижает производительность устройства.

Практические аспекты монтажа и эксплуатации

Установка КИВ-125 требует алмазного бурения сквозного отверстия в стене с уклоном 3-5 градусов в сторону улицы для отвода конденсата. Стандартная длина трубы составляет 1 метр, но она подрезается под конкретную толщину стены. Располагать клапан рекомендовано в жилых комнатах (спальнях, гостиных) над радиатором отопления. Для кухонь и санузлов эти устройства не предназначены, так как оттуда должна удаляться влага и запахи.

Пользователи отмечают, что КИВ-125 значительно эффективнее открытой форточки с точки зрения шумоизоляции, однако полностью уличный шум он не глушит. Через звукоизолированный канал проникает заметно меньше звуков, чем через приоткрытое окно, но полной тишины ожидать не стоит.

КИВ-125 является бюджетным и простым решением для обеспечения санитарных норм по воздухообмену в условиях герметичных окон. Его главные сильные стороны – независимость от электричества, надежность и низкая стоимость. Однако стоит помнить о зависимости от работы вытяжки, отсутствии подогрева воздуха и рекуперации тепла, а также о низком классе фильтрации.

Для больших помещений или комнат с постоянным пребыванием нескольких человек одного клапана может быть недостаточно; в таких случаях требуется установка двух устройств или выбор более производительной механической приточной установки.

Сравнение КИВ-125 с альтернативными решениями для приточной вентиляции

Рынок предлагает несколько вариантов организации притока воздуха в герметичные помещения. Приточный клапан КИВ-125 представляет собой базовое решение, но существуют и другие подходы, каждый из которых имеет свои особенности эксплуатации.

Оконные приточные клапаны монтируются непосредственно в створку или в штапик окна. Они дешевле стеновых аналогов, но производительность таких устройств ограничена 5-10 м³/ч, что недостаточно для полноценного воздухообмена по санитарным нормам. Зимой оконные клапаны часто обмерзают и начинают свистеть из-за высокой скорости воздуха в узкой щели.

Бризеры представляют собой компактные вентиляционные агрегаты с электрическим вентилятором, системой фильтрации и встроенным калорифером для подогрева воздуха. В отличие от КИВ-125, бризер не зависит от работы вытяжки и обеспечивает стабильную производительность независимо от погодных условий. Однако стоимость бризера начинается от 25 000 рублей, требуются регулярная замена фильтров и подключение к электросети.

Особенности эксплуатации КИВ-125 зимой и в межсезонье

Сезонность работы клапана напрямую влияет на его эффективность. Зимой, когда разница температур между улицей и помещением максимальна, естественная тяга в вытяжных каналах работает наиболее интенсивно. Производительность клапана достигает расчетных значений – до 54-60 м³/ч при разряжении 20 Па.

• Холодный воздух, поступая через клапан, смешивается с теплым потоком от радиатора отопления, что позволяет избежать сквозняков и дискомфорта.
• Летом ситуация меняется кардинально. Когда температура на улице выше, чем в квартире, вытяжная тяга ослабевает или вовсе исчезает, что приводит к падению производительности клапана.
•  Пользователи отмечают, что в жаркую погоду КИВ-125 практически перестает работать, и воздухообмен становится незаметным. Ветер также влияет на работу устройства – при сильных порывах с определенной стороны клапан может начать работать в обратном направлении, превращаясь из приточного в вытяжной, так как конструкция не предусматривает обратного клапана.
• Для борьбы с недостатком тяги в летний период некоторые пользователи устанавливают вентиляторы на вытяжные каналы или даже монтируют компьютерные кулеры непосредственно в корпус КИВ-125. Однако специалисты считают такой подход временным и не всегда безопасным решением.

Подбор количества клапанов

Производительности одного КИВ-125 достаточно для обеспечения санитарных норм воздухообмена в комнате площадью до 20 м² при условии, что в ней находится не более одного-двух человек. Для спальни, где спят два человека, рекомендуется устанавливать два клапана, чтобы обеспечить необходимые 30 м³/ч свежего воздуха на каждого человека согласно ГОСТ 30494-2011.

Важным фактором является исправность вытяжной вентиляции. Перед установкой КИВ-125 необходимо проверить работу вытяжных каналов – для этого достаточно поднести зажженную спичку или лист бумаги к вентиляционной решетке. Если тяга отсутствует, клапан работать не будет, и сначала потребуется решить проблему с вытяжкой.

Материал теплошумоизоляции в составе клапана также влияет на долговечность устройства. Качественные модели используют пенополиуретан с закрытой ячейкой или кашированный базальт, которые не впитывают влагу и сохраняют теплоизолирующие свойства в течение длительного времени.

Дешевые аналоги могут содержать минеральную вату без гидроизоляции или обычный поролон, которые быстро разрушаются от конденсата и ультрафиолета, превращая клапан в мостик холода.

Сравнительная таблица приточных устройств

Параметр	КИВ-125	Оконный клапан	Бризер	Приточная установка с рекуперацией
Производительность, м³/ч	до 60	5-10	до 100	150-500
Электропитание	не требуется	не требуется	220 В	220 В
Подогрев воздуха	нет (только смешивание)	нет	есть (калорифер)	есть (калорифер)
Рекуперация тепла	отсутствует	отсутствует	отсутствует	есть (до 80%)
Класс фильтрации	G3 (EU-3)	без фильтра	HEPA + угольный	G4+F7+HEPA
Стоимость (ориентир)	2 000 – 4 000 руб.	500 – 1 500 руб.	от 25 000 руб.	от 60 000 руб.

Типа устройства

• КИВ-125 – подходит для бюджетного проветривания одной комнаты при наличии исправной вытяжки и радиатора отопления под окном.
• Оконный клапан – выбор для тех, кто не готов сверлить стену, но мирится с низкой производительностью и риском обмерзания зимой.
• Бризер – рекомендуется для аллергиков и жителей крупных городов, где важна качественная очистка воздуха, а затраты на электроэнергию не являются критичными.
• Приточная установка с рекуперацией – оптимальное решение для коттеджей и квартир с высокими требованиями к энергоэффективности и постоянным воздухообменом.

Типичные ошибки при эксплуатации КИВ-125

1. Установка в помещении без радиатора – приводит к образованию сквозняков и переохлаждению зоны возле клапана.
2. Игнорирование чистоты фильтра – забитый фильтр резко увеличивает аэродинамическое сопротивление и снижает производительность на 40-50%.
3. Полное закрытие заслонки зимой – остановка движения воздуха может спровоцировать промерзание трубы и образование наледи на внутренней стенке.
4. Монтаж без проверки вытяжки – установка клапана при неработающих вытяжных каналах делает устройство бесполезным.
5. Пренебрежение уклоном – отсутствие наклона наружу приводит к скоплению конденсата внутри трубы и замерзанию воды в холодное время.

Вред отсутствия вентиляции: когда герметичность становится угрозой

Герметичные стеклопакеты и современные строительные материалы, призванные сохранять тепло, создают эффект термоса. Воздухообмен между квартирой и улицей практически прекращается, а вместе с ним исчезает и естественное удаление загрязнений, накапливающихся в процессе жизнедеятельности.

Результат этого процесса специалисты называют «синдромом герметичного здания» – комплексом симптомов, возникающих у людей, длительно находящихся в помещениях с недостаточной вентиляцией. Проблема настолько серьезна, что Всемирная организация здравоохранения еще в 1970-х годах выделила этот синдром в отдельную категорию, отметив, что симптомы исчезают, как только человек покидает помещение.

Углекислый газ – главный враг в замкнутом пространстве

В помещении с несколькими людьми за несколько часов концентрация углекислого газа (CO₂) может превысить допустимые значения в разы. Человек вдыхает воздух с содержанием кислорода около 21%, а выдыхает – уже с 16%, и при этом концентрация CO₂ неуклонно растет.

•  Согласно санитарным нормам, допустимый уровень CO₂ в жилых помещениях составляет 1000 ppm (частей на миллион). Превышение этого порога вызывает головную боль, сонливость, снижение концентрации внимания и ухудшение когнитивных функций.
• При уровне 2000 ppm и выше появляются головокружение, учащенное сердцебиение и тошнота – это уже не просто дискомфорт, а реальная интоксикация продуктами собственного дыхания.
• Особую опасность высокий уровень CO₂ представляет для детей. Поскольку этот газ тяжелее воздуха и скапливается в нижней части помещения, дыхательная зона ребенка находится в зоне с максимальной концентрацией.

Детский организм более чувствителен к недостатку кислорода, что может негативно сказываться на развитии мозга, когнитивных способностях и успеваемости в школе. Длительное пребывание в душном помещении способно спровоцировать задержки интеллектуального развития, проблемы с вниманием и памятью.

Влияние на сон и ночное восстановление

Качество сна напрямую зависит от состава воздуха в спальне. Исследования показывают, что повышенная концентрация углекислого газа в ночное время существенно ухудшает сон, особенно у пожилых людей.

• При уровне CO₂ около 1240 ppm эффективность сна снижается, уменьшается продолжительность глубоких фаз сна, а время пробуждения увеличивается в среднем на 14 минут.
•  Плохой сон, в свою очередь, повышает риск сердечно-сосудистых заболеваний, окислительного стресса и воспалительных процессов в организме.

Дополнительный фактор – влажность воздуха. Зимой в отапливаемых помещениях относительная влажность часто падает ниже 20%, что в сочетании с высокой концентрацией CO₂ усиливает негативное влияние на дыхательную систему и терморегуляцию. Сухой воздух пересушивает слизистые оболочки, снижает местный иммунитет и делает организм более уязвимым к респираторным инфекциям.

Накопление токсичных веществ в закрытом помещении

Помимо углекислого газа, в воздухе герметичных помещений накапливаются десятки других вредных соединений. Современные отделочные материалы – ДСП, линолеум, ламинат, обои, клеи и лакокрасочные покрытия – выделяют формальдегид, фенол, бензол, толуол, стирол и другие летучие органические соединения. Даже в небольших концентрациях эти вещества способны вызывать аллергические реакции, раздражение слизистых оболочек, головные боли и снижение иммунитета.

К биологическим загрязнителям относятся плесневые грибы, пылевые клещи, бактерии и вирусы. В условиях повышенной влажности и отсутствия воздухообмена они активно размножаются, становясь причиной аллергий, бронхиальной астмы и частых простудных заболеваний. В 1 грамме домашней пыли могут содержаться десятки тысяч микроскопических клещей, а матрасы и подушки – идеальная среда для их обитания.

Симптомы и последствия для здоровья

Отсутствие регулярного проветривания или работы приточной вентиляции проявляется комплексом симптомов, которые легко спутать с обычной усталостью или начинающейся простудой:

• Снижение работоспособности, быстрая утомляемость, сонливость в течение дня;
• Головные боли, головокружение, ощущение «тяжелой головы» по утрам;
• Раздражение глаз, сухость и першение в горле, заложенность носа;
• Ухудшение концентрации внимания и памяти;
• Частые респираторные заболевания, затяжные ОРВИ.

При длительном воздействии неблагоприятные последствия усугубляются. Хроническое кислородное голодание может стать фактором развития гипертонической болезни, вегетососудистой дистонии, неврастении и аллергических заболеваний. У детей формируются задержки развития, снижается успеваемость, появляются проблемы с поведением и вниманием.

Зависимость самочувствия от концентрации CO₂

Уровень CO₂ (ppm)	Самочувствие и влияние на организм	Рекомендации
до 400	Оптимальный уровень для улицы и хорошо проветриваемых помещений	Поддерживать регулярный приток свежего воздуха
400 – 600	Приемлемый уровень для жилых помещений, комфортное самочувствие	Контролировать воздухообмен при увеличении числа людей
600 – 1000	Первые признаки ухудшения внимания, снижение работоспособности	Организовать проветривание или включить приточную вентиляцию
1000 – 2000	Головная боль, сонливость, раздражение слизистых оболочек	Срочно проветрить помещение, оценить работу вытяжки
более 2000	Головокружение, тошнота, учащенное сердцебиение, интоксикация	Покинуть помещение до восстановления воздухообмена

Критические концентрации вредных веществ в закрытых помещениях

Вещество	Источник выделения	Допустимая концентрация (мг/м³)	Возможные последствия при превышении
Формальдегид	ДСП, фанера, ламинат, клеи	0,01	Аллергия, рак верхних дыхательных путей
Бензол	Лакокрасочные материалы, линолеум	0,1	Головокружение, поражение крови
Толуол	Растворители, краски, клеи	0,6	Нарушение нервной системы, утомляемость
Фенол	Древесно-стружечные плиты, пластмассы	0,003	Раздражение слизистых, поражение печени
Стирол	Полимерные материалы, обои, ковры	0,002	Головные боли, нарушения памяти

Группы риска

• Дети и подростки – из-за более интенсивного обмена веществ и расположения дыхательной зоны в зоне наибольшей концентрации углекислого газа.
• Пожилые люди – у них снижены адаптивные возможности дыхательной и сердечно-сосудистой систем.
• Аллергики и астматики – повышенная влажность и размножение грибков провоцируют приступы и ухудшают состояние.
• Беременные женщины – недостаток кислорода может негативно сказываться на развитии плода и течении беременности.

Запущенная ситуация с вентиляцией способна привести к настоящей «эпидемии» в масштабах отдельной квартиры – все члены семьи начинают болеть с постоянной периодичностью, страдают от бессонницы и хронической усталости, при этом врачи не находят явных органических поражений и связывают состояние с «синдромом хронической усталости» или неврозами. Корень проблемы часто лежит в банальном отсутствии качественного воздухообмена.
